Corona machts möglich...



Das Erlernen einer Software, der Umgang damit, geht auch von zu Hause aus.
Man braucht dazu nur ein Projekt! Und Druck durch eine Belegaufgabe!!!

An dieser Stelle soll das Gemeindezentrum Schritt für Schritt entstehen.
Analog gibts dazu die bekannten Übungen als pdf und digital als Video zum Nachzeichnen.
Für das Video macht sich ein zweiter Bildschirm ganz gut...

Noch ein Hinweis in eigener Sache:
Die Videos sind nach dem Grundsatz erstellt: "So würde ich (der Hirsch) das machen!"
Ich höre jetzt schon leise die Experten: das geht doch anders, so ein Schwachsinn,
machs doch so, keine Ahnung von Ooolplein usw
.,
Egal, wem es nicht gefällt, kanns ja selber machen!

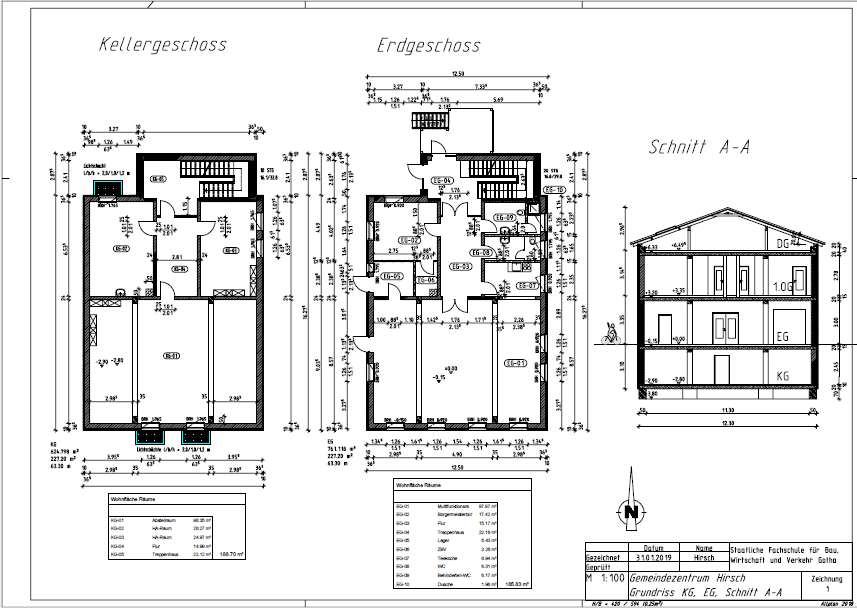

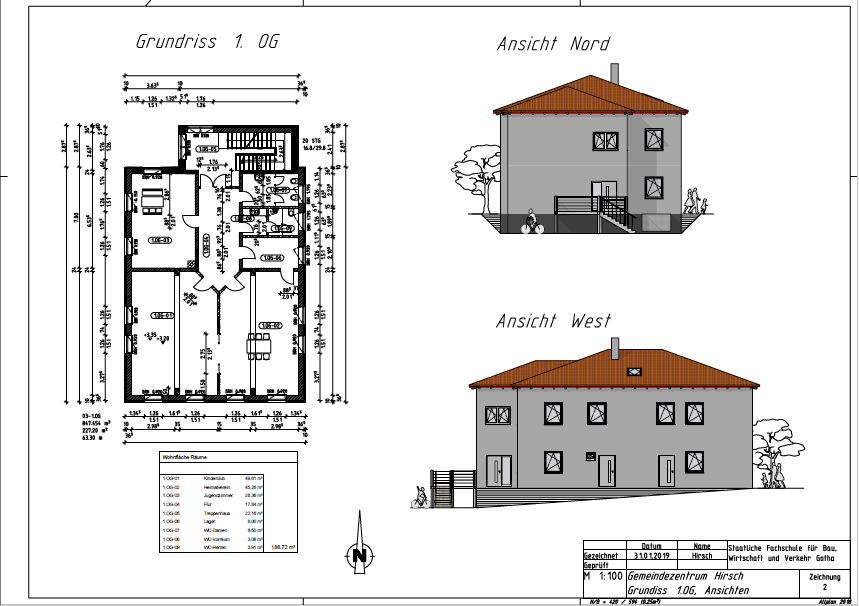

Hier die beiden Pläne, die am Ende herauskommen sollen.




Übung 10



Projekt anlegen,
Bauwerksstruktur,
Ebenenmodell,
Teilbilder zuordnen





Übung 11



EG:
Wände, Stützen
UZ, Schornstein





Übung 12



EG:
Fenster, Türen




Übung 13



EG:
Räume, Möbel




Übung 14



EG:
Terrasse, Treppe,
Decke



Übung 15



KG:

Grundriss

Lichtschacht (SmartPart)




Übung 16


KG:
Räume, Treppe,
Decke





Übung 17


Gründung:
Fundamente,
BPL




Übung 18


1. OG:
Grundriss





Übung 19


1. OG:
Räume, Treppe,
Decke





Zwischenübung Dach
ndw-Datei dazu (Allplan 2020)


Übung 20


Dachkonstruktion:
Teil 1




Übung 21


Dachkonstruktion:
Teil 2




Übung 22


Kleinigkeiten,
Kosmetik




Übung 23


Schnitt
(Stand: 10.01.22)




Übung 24


Ansichten
(Stand: 11.01.22)




Übung 25


Planlayout






Übung 10- 25


alle pdf's zusammen



Hier mal zwei Bilder vom fertigen Objekt in der Gemeinde Sonnenschein!





Langweilig kann jeder!

Unser Gemeindezentrum ist optisch nicht gerade der Hingucker! Da muss doch was gemacht werden.
Ohne die gesamte Geometrie in Frage zu stellen, vielleicht nur ein paar kosmetische Korrekturen.
Da bietet sich unser Treppehaus auf der Nordseite an.

Wir könnten dem Bauherren drei Varianten vorstellen.

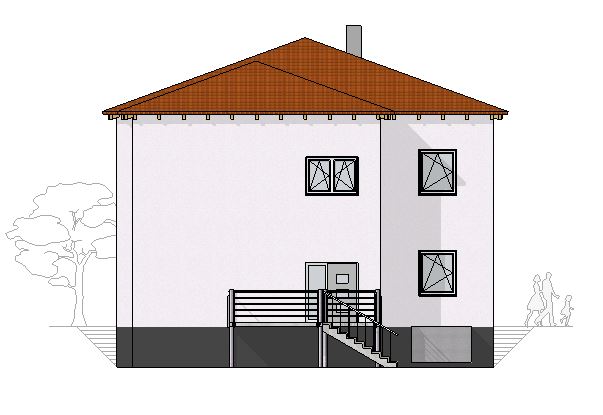

Variante 1 - der Klassiker
sozusagen, Eiche rustikal

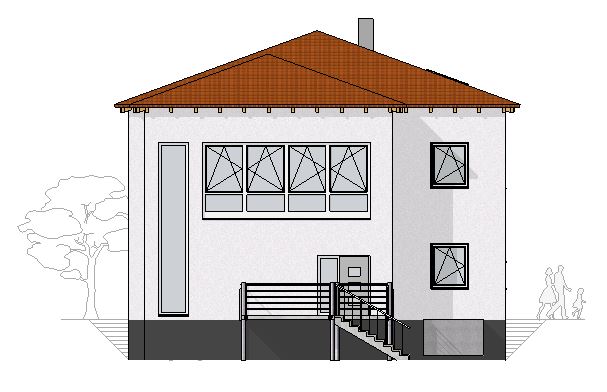

Variante 2 - der Moderne
sozusagen, Du bist verrückt!

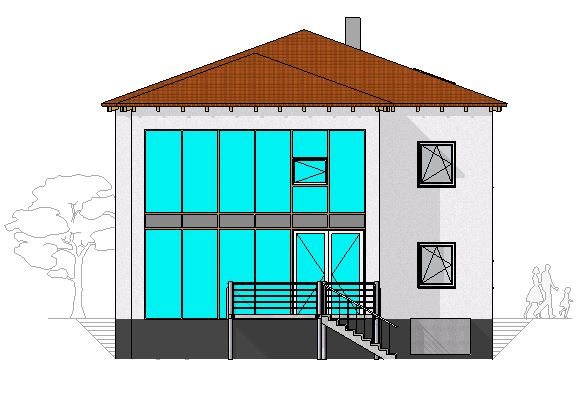

Variante 3 - der Mutige
sozusagen, AAA+

Hier gibt es ein Video, in dem
Variante 2 und 3 erklärt werden.


Lageplan und DGM (Digitales Geländemodell)

Als Abschluss unserer Gemeindezentrumreihe, soll es hier um einen Lageplan gehen und dabei
um den Einsatz von DGM's in Allplan


DGM 1:

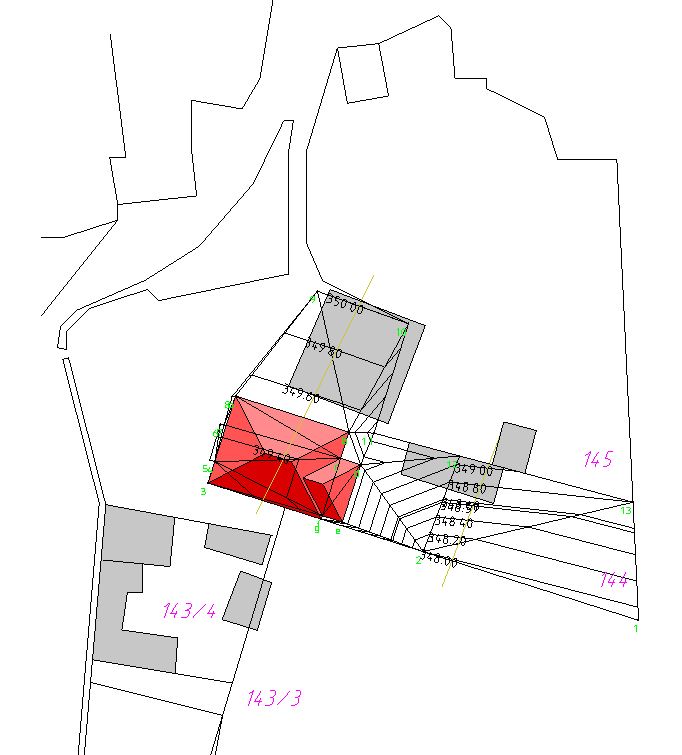

Erstellung eines einfachen Lageplans aus geoproxy.




DGM 2:

Berechnung des Volumens einer
Baugrube mittels DGM.



Projektdatei Allplan 2020

Plan des Vermessers

Geländepunkte (ndw-Datei)






Reports in Allplan
- was sind Reports?
- erstellen von Reports und
  Stapelreports
