Mehrfamilienhaus 2023

Neubau zeichnen kann ja Jeder! Ein Bestandsgebäude mit einer anschließenden Umbauplanung
ist da schon eine andere Nummer.

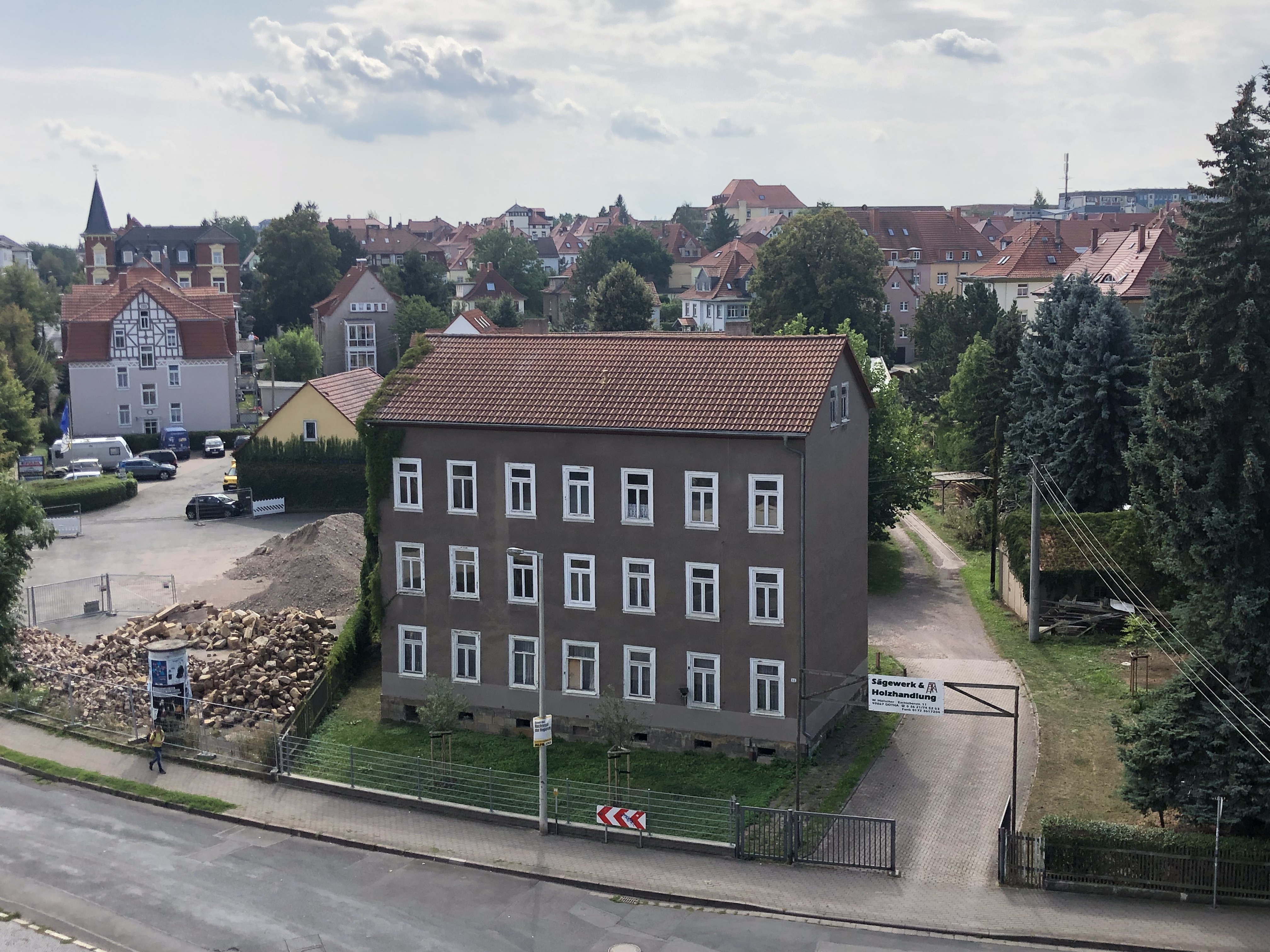

Für unsere BB-ler aber genau das Richtige. Da macht es sich gut, dass vor den Toren der Fachschule
solch ein Prügel in der Landschaft steht.

Eins, zwei fix aufgemessen und losgezeichnet...

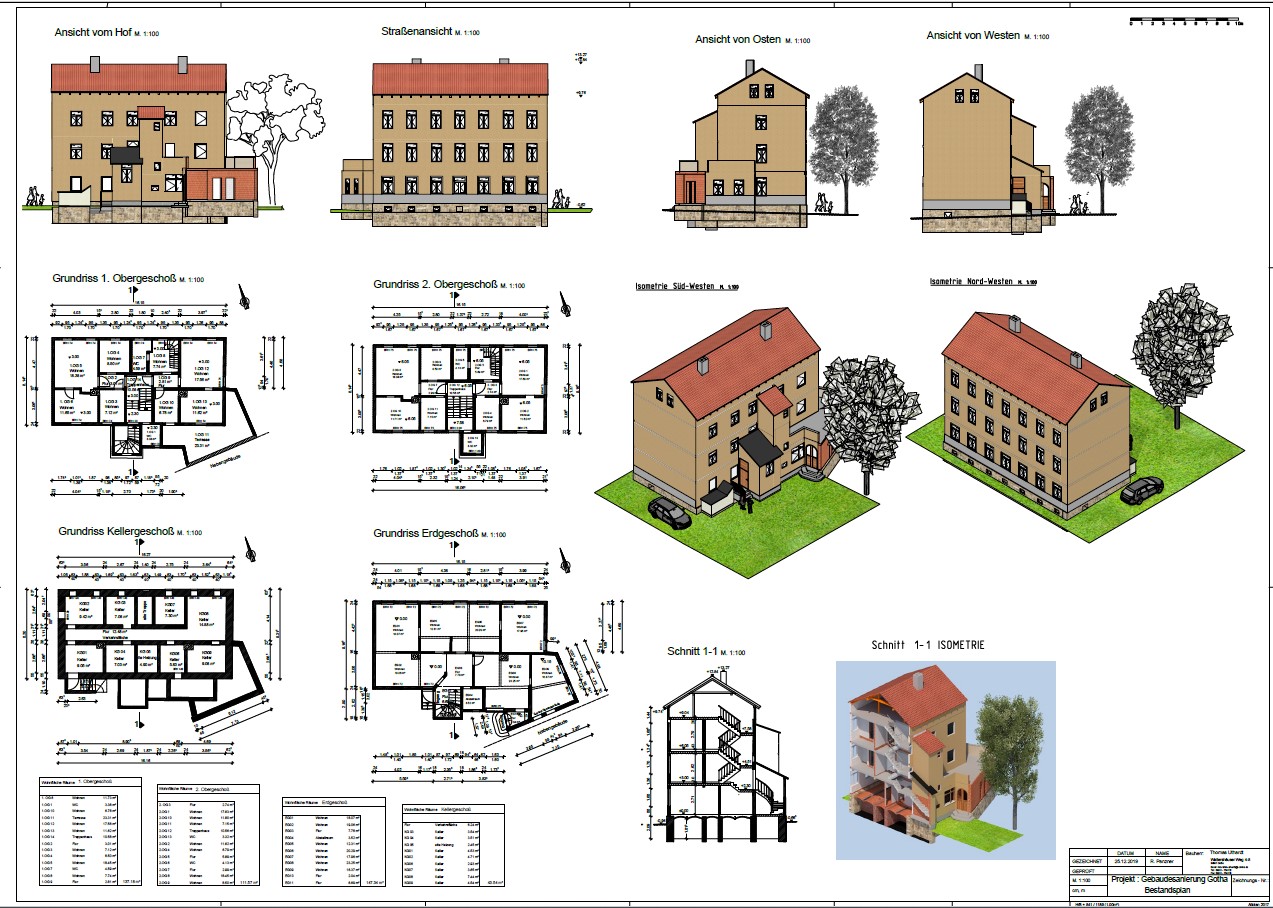

Am Ende des Tages ist der Plan fertig und könnte so aussehen.
(Ehemalige Projektarbeit der 17B4Ht. Besten Dank dafür!)

Übung 10

Projekt anlegen,
Bauwerksstruktur,
Ebenenmodell,
Teilbilder zuordnen

Übung 11

Wände
Schornsteine
UZ's im EG

Übung 12

Fenster
Türen

Übung 13

Räume
Möbel
Bemaßung

Übung 14

Treppe EG - 1.OG
Decke über EG

Übung 15

1.OG

Übung 16

1.OG
Möbel, TGA
Treppen + Decke

Übung 17

2. OG

Übung 18

DG

Übung 19

Dachkonstruktion

Übung 20

Anbau

Übung 21

Keller

Übung 22

Kellertreppe
Kellerdecke

Übung 23

Fassaden
Eingangstreppe

Übung 24

Schnitte A-A; B-B

Übung 25

Anischt Süd
Anischt West

Übung 26

Planlayout
